HDMI : Résolution, fréquence etc ….


Suite au succès de l’article sur le SDI, je continue avec HDMI, le digne successeur numérique de la PERITEL et ses différentes déclinaisons qui gagnent en capacités au fil des versions. Il y a en essentiellement 4 : HDMI 1.2, HDMI 1.4, HDMI 2.0 et l’HDMI 2.1 (12/2017).

Bande passante

Voici les bandes passantes en fonction des versions

HDMI 1.2 :  4,95 Gb/s
HDMI 1.4 : 10,2 Gb/s
HDMI 2.0 : 18 Gb/s
HDMI 2.1 : 48 Gb/s

A la vue de ces beaux chiffres on pourrait directement en conclure, les capacités en terme de fréquence, résolution, profondeur et sous échantillonnage ……. Mais non !!! Chaque version bride ses capacités.

HDMI 1.2

C’est très simple, va version 1.2 peut au maximum véhiculer
– un signal Full HD à 30 i/s en 8 bits (je suppute qu’il n’y pas de sous-échantillonnage : 4:4:4)
– 8 canaux audio en 24 bits à 192 kHz

HDMI 1.4

Ca commence à se compliquer. Cette version autorise d’avoir une profondeur de 16 bits et un color space xvYCC. Sont-ils vraiment utilisés ? Elle est capable de véhiculer un signal :
– Full HD à 120 i/s.
– Ultra HD à 30 i/s.
– 4K à 24i/s .

Rien n’est mentionné sur la couleur, mais en théorie le sous-échantillonnage et la profondeur peuvent atteindre 4:2:2 – 16 bits ou 4:4:4 – 12 bits. Probablement moins en réalité : 4:2:2 – 12 bits* ou 4:4:4 – 10 bits

*caractéristique mentionnée comme « ancienne » dans HDMI 2.0

HDMI 2.0

Résolution max : 4K
Fréquence max : 120 Hz
Sous-échantillonnage : de 4:2:0 à 4:4:4
Profondeur vidéo max : 16 bits
Nombre canaux audio max : 32
Fréquence d’échantillonnage audio max :1536 kHz
Colorspace max : Rec 2020

Bien évidement, on ne peux pas faire passer dans un cable HDMI 2.0 un signal où tout est au max. D’où, question complication et (non) logique, on monte d’un cran  :



8bit

10bit

12bit

16bit

4K@24/25/30

RGB
4:4:4
4:2:2

RGB
4:4:4
4:2:2

RGB
4:4:4
4:2:2

RGB
4:4:4
4:2:2

4K@50/60

RGB
4:4:4
4:2:2
4:2:0

4:2:0

4:2:0

4:2:0

Extrapolation : Full HD à 120 i/s en 4:4:4 – 16bits passe sans soucis

HDMI 2.1

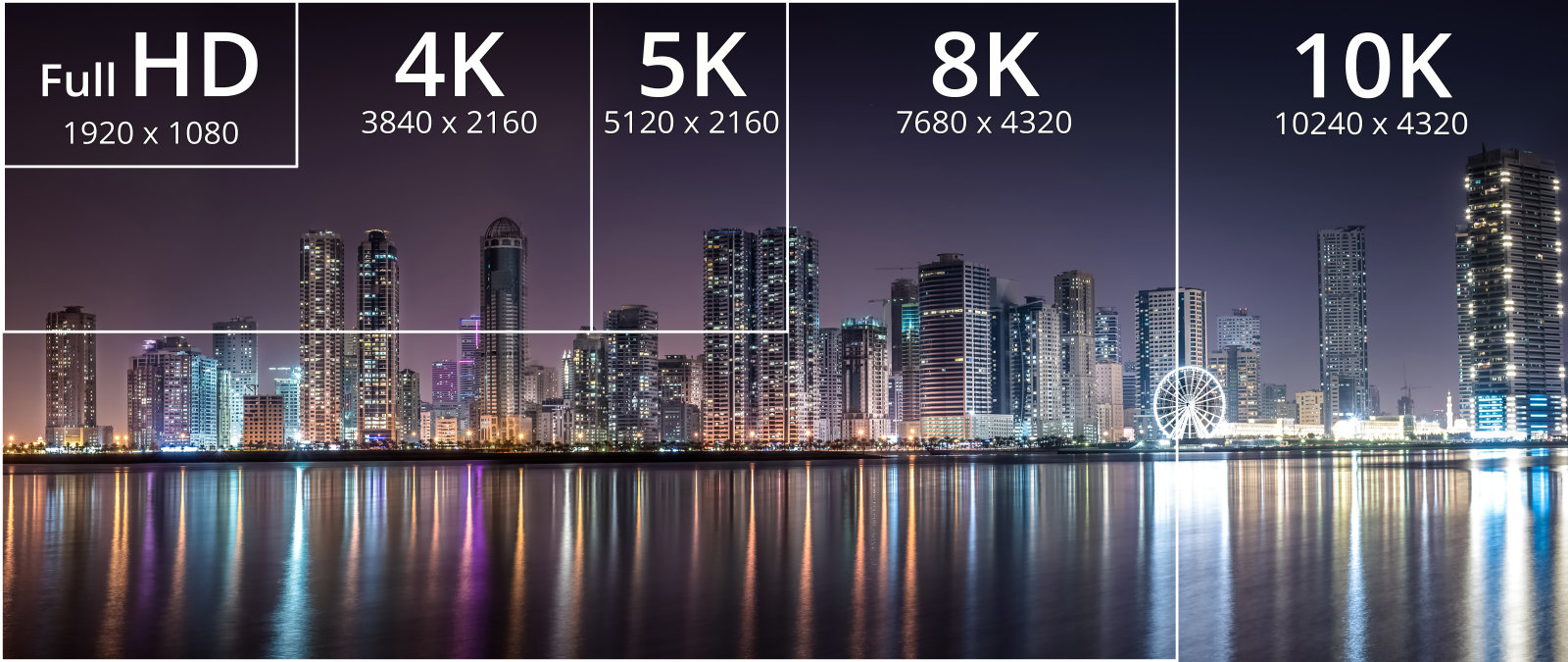

Résolution max : 10K
Fréquence max : 120 Hz
Sous-échantillonnage : de 4:2:0 à 4:4:4
Profondeur vidéo max : 16 bits
Nombre canaux audio max : 32

4K@120Hz ou 8K@60Hz

Câbles

Il existe plusieurs type de câbles. 5 au total. 2 catégories sont à retenir :
Câbles « Standard » : pour de la video jusqu’à Full HD
Câbles « High Speed » : pour de la video jusqu’à 4K
Câbles « Premium High Speed » : pour 4K 60Hz, HDR
Câbles « Ultra High Speed » HDMI Cable » : pour 8K 60Hz, 4K 120Hz

Liens

EDIT Décembre 2021
Officiellement la Norme HDMI 2.0 n’existe plus et est devenu « un sous ensemble  » de la norme HDMI 2.1. Lire plus ici.
